GEBRUIKSAANWIJZING SKM 1030 SENNHEISER

Gebruiksaanwijzing 44

SKM 1030
SKM 1032

U heeft de juiste keuze gemaakt!

Dit Sennheiser-produk zal u gedurende vele jaren overtuigen door middel van betrouwbaarheid, sparzaamheid en de eenvoudige bediening. Daarvoor staat Sennheiser garant, met+zijn goede naam en met de in meer dan 50aar verworven vakkennis als fabrikant van hoogwaardige elekto-akoestische Produkten „Made in Germany".

Neem nu eenaar minutenijd om deze gebruiksaanwijzing te lezen. Wij wilennen graag dat u eenvoudig en snel van deze techniek kunt genieten.

Beknoptebeschrijving

De SKM 1030 en SKM 1032 zijn handzenders met een geintegreerde microfoon voor snoerloze microfoonoverdrachtinstallaties.

Het toepassingsgebied is veelvoudig. De SKM 1030 worden overwegend in personenrondleidings-instellations toeegast, de SKM 1032 vaak in het theater of als vocale microfoon. De zenders kunnen in de hand worden vastgehouden of met de omhanginrichting SZU 1032 (accessores) op de borst worden gedragen. Accu BA 1032 en laadtoestel L 1032 completenen de zenders tot een systeme.

Bijzondere kenmerken

Hoge bedrijfsveiligheid en lange bedrijsduur ook tijdens de werkung op batterijen.
Eenvoudige te hanteren en te bedieren
Kanaalselectie
Toepasbaarheid van de snel oplaadbare BA 1032 batterij met een groot prestatievermogen
Knakvrije AAN/UIT-schakelaar voor het microfoonsignaal.

Uitvoeringen

SKM 1032-0

Snoerloze microfoon. FM-breedband, 8m-band. Maximaal rendingsvermogen 5mW . Omschakelbaar op 3 frequencies: 36,7 MHz, 37,1 MHz, 37,9 MHz. Sennheiser ruisonderdrukkingssystem HiDynplus".

SKM 1032 VHF

Snoerloze microfoon, FM-breedband, VHF-bereik.
Frequentiebereik: 138-145 MHz of 170-260 MHz.
Omschakelbaar op 6 frequencies. Sennheimer ruisonderdrukkingssysteme HiDynplus*. Voorbehonden voor de professione toepassing bij radioszenders of theaters.

SKM 1030-6

Snoerloze microfoon. FM-smalband, 8m-band. Maximaal rendingsvermögen 5mW . Omschakelbaar op 6 frequenties, speciale frequenties tussen 36,64MHz en 37,98 MHz. Knakvrije AAN/UTSchakelaar voor het microfoonsignaal. In Duitsland voor algemene toepassing toegestaan.

SKM 1030-7

Snoerloze microfoon, zoals SKM 1030-6. Hoog zendingsvermogen 10mW

SKM 1030-7 BU

Snoerloze microfoon zoals SKM 1030-7. Extra: ingebouwde TB-bus 2,5mm o voor het inpelen van muziek-/gesproken informatie van band.

AANWIJZINGEN

Naast deze standarduitvoeringen zijn er ook snoerloze microfoons van de types SKM 1030 en SKM 1032 voor het bedrivij op speciale frequencies leverbaar. Deze zinders hebben de toevoegingen ...SF

Batterijen invoeren

Plaats de batterijen volgens de afbeelding.

Let op de polen
Alleen alkali-mangaan-batterijen toepassen.

De aangegeven bedrijfsduur (zie technische gegevens) worden anders duidelijk verminderd.

Bij regelmatige toepassing is het voordelig inplaats van batterijen oplaadbare batterijen BA 1032 toe te passen. Deze batterijen können zeer snug worden opgeladen.

Batterijen BA 1032 laden in het laadapparaat L 1032

De batterijen BA 1032 worden met het laadapparaat L 1032 en de passende stekkertransformator NT 1032 opnieuw opgeladen. Een batterij kanijdens het laden in de microloon blijven, een tweede batterij kan in de passende laadschacht van het laadapparaat worden geladen. L 1032 en NT 1032 zijn als accessoires leverbaar.

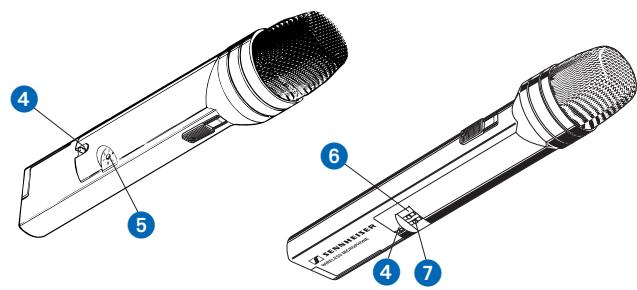

De verbinding:tussen het laadapparaat L 1032 en SKM 1030/SKM 1032 wordt via de laadcontacten ④ gemaakt (afbeelding volgende pagina).

let u er a.u.b. steeds op dat de laadcontacten schoon, dus metaalblank zich.

Instellen van de zendfrequente

Stel met behulp van de schakelaar ⑤ de gewensteZendfrequentie in. Ieder getal op de schakelaar hoogt bij eenZendfrequentie. De pratiche frequentievermelding vindt u op een typeplaatje in het batterijvak.

Let crop dat de zendfrequentie en de op de ontvanger ingestelde ontvangstfrequentie overeenstemmen.
Als omschakelgereedschap kunt u eenkleine schroevendraaier (breedte ca. 2mm ) gebruiken of het uiteinde van de draadantenne die ook als eenkleine kling is gezormd.

Inschakelen (gevoeligheid selecteren)

Aan/Uit-schakelaar 6 en selectieschakelaar 7 voor de gevoeligheid zijn in een uitholling in het onderste deel van hetuis ondergebracht.
Devaakgebruikteaan/uit-schakelaarisietshogergelegen.

Na het inschakelen verlopen ongeveer 2 Seconden. De zender heeft dezeijd nodig om zich op de gewenste frequente in te stellen (PLL-arreterinrichting)

Met de selectieschakelaar ⑦ voor de gevoeligheid worden het NF-siqaal in de stand „LOW" verminderd. In deze stand worden een overmodulatie bij zichbij inspreken vermeden.

Daling voor SKM 1030: ca. 14 dB
Daling voor SKM 1032: ca. 20 dB

Handzender a.u.b. stom schakelen

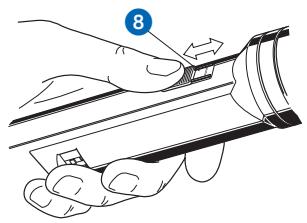

Met de schakelaar 8 heeft u de möglichkheid de microfoon van deze handzender uit te schaken (stom schaken") zonder waar bij de radio-uitzending te onderbreken. Daardoor wordt het ruisen van de ontvanger bij het stom schaken van de zender verhinderd. De schakelaarstanden "ON" en "OFF" zijn op de schakelaar gekenmerkt.

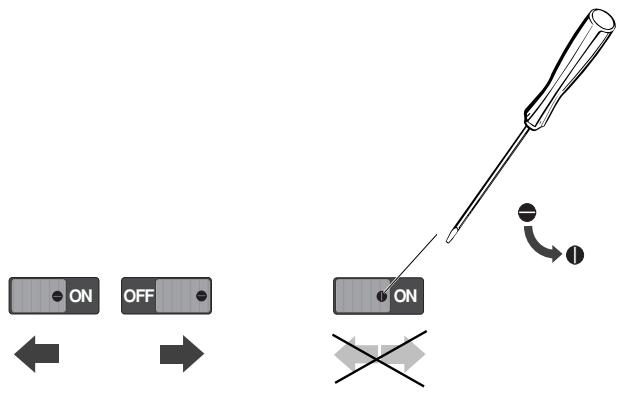

De schakelaar 3 kan vergrendeld worden om een onopzettelijk schakelen te vermijden:

Antenne verrangen

Voor de SKM 1030/SKM 1032 staan verschillende antennes ter beschikking. Naast de draadantenne (8m-band) kan ook een korte spiraalantenne (in voorbereiding) worden toegepast. Het verrangen is eenvoudig de antennie is aan de bus ④ vastgeschroefd.

Bij wijze van uitzondering is het bedriif ook zonder antennene möglichk. Hierbij werkden delen van de electronica en de batterij als verrangende antennne. De reikwijdtie isECHTER minder.
De SKM 1032 VHF werk met een geintegreerde anteenne - hij heeft geen aansluiting voor een externe anteenne.

Reiniging van het inspreekkorfje

Het inspreekkorfje kan er voor de reiniging worden afgeschroefd. Het reinigen van het korfje en van de schuimstof voering vindt onder helder water plaats enervoigens met een fohn gedroogd.
Korfje en voering pas weeer terugplaatsen wanneer deze helemaal droog+zijn.

Ruisonderdrukkingssystem HiDynplus (alleen SKM 1032)

De SKM 1032 is uitgevoerd met het Sennheiser risonderdrukkingssysteme HiDynplus™. Deze werkkt alleen correct wanner de toegepaste ontvanger ook over HiDynplus™ beschikt.

Draagwijze/bevestiging van de snoerloze microfoon

Bij de toepassing als handzender dient de gevoeligheid op „LOW“ te worden ingesteld. Bij toepassing in de open lucht of nabij inspreken dient de windbeschemming MZW 1032 te worden toegepast. Hierdoor worden popen windgeluiden verminderd.
Met de omhangvoorzieening SZU 1032 worden de SKM 1072-Uop de borst gedragen. Deze worden volgens de afbeelding bevestigd en omgehangen. In deze positie staat de gevoeligeheids-selectieschakelaar op ^H^H Bij bedrijsrondleidingen met de SKM 1030 is deze marnier van dragen nicht aan te bevelen, het lawaai in de omgeving is voor de afstand mond/micro te hoog en overstemt de gesproken informatie. Ook daalt het het zendvermögen wanner het antennekabel zich gegen te hlichtaam loopt.

Aanwijzingen voor het verhelpen van storingen

Storing

Geen functie

Akoestische terugkoppeling

Geen overdracht hoewel de zender ingeschakeld is

Vervormingen

Mogelijkkeoorzaak

Batterije leeg of te zwak
Batterij verpoollt.
Toegepaste ontvanger is nicht met HiDynplus"uitgevoerd.
Zendfrequentie stamt nicht overeen met de frequentie van de ontvanger
Gevoeligheids-selectieschakelaar staat op ,HIGH", gevoeligheid te hoog.

Technische gegevens

Frequeniebewerking

Aantal kanalen

Zendvermogen

Draaggolfrequency

Voordelige frequencies voor

SKM 1030-7

Modulatiewjze

Schakelbandbreedte

Nominale afw., max. afw.

Ruisspanningsafstand

nominale awf.

Storingspanningsafstand

nominale afw.

NF-Frequentiebereik

Vervormingsfaktor bij 1kHz

Geluidsdruk bij

nominate afwijking

Microfoon

Preemphasis

Vervormingsfaktor bij 1 KHz

Voeding

Bedrijffsspanningsbereik

Stroomopname

Bedrijfsduur

op batterijen

Bedrijfsduur

op batterij BA 1032

Afmetingen

Gewicht

Leveromvang

68 dB(A)volgens DIN 45412 bij 1kHz

58dB volgens CCIR, DIN 45405

< 0.5% bij nominale afw.

Speciale technische gegevens van de SKM 1032 BU

Extra NF-ingang

-16dBU(120mV) aan 10kΩ. mono-jack2,5mmO

asymmetrisch voor deaansluitingvan eengeluids

bron met een hoop niveau ( bijv. geluidsband)

Wijzigingen voorbehonden

Technische gegevens

Frequeniebewerking

Aantal kanalen/kanaalrooster

Zendvermogen

Draagsgolffrequentie

Modulatiewijze

Schakelbandbreedte SKM 1030-0

Nominale afw., max. afw. bij 1 kHz

Ruisspanningsafstand

nominate afw.

Storingsspanningsafstand

nominate afw.

NF-Frequentiebereik

Ruisonerdrukkingssysteme

Geluidsdruk bij

nominate afwijking

Microfoon

Preemphasis

Vervormingsfaktor bij 1 KHz

Voeding

Bedrijffsspanningsbereik

Stroomopname

Bedrijsduur op batterijen

Bedrijfsduur op batterij BA 1032

Afmetingen

Gewicht

Leveromvang SKM 1032

Leveromvang SKM 1032-VHF

Wijzigingen voorbehonden

SKM 1032-0/SKM 1032-VHF

PLL (Phase-Lock-Loop)-synthesiser

max. 6 willekeurige veelvoud van 5kHz

≤ 5 ~mW

6 frequencies in het bereik 30 - 45MHz

of in het bereik 170-260 MHz

FM.breedband

SKM 1032-0:3 MHz

SKM 1032-VHF: 12 MHz

± 40kHz / ± 56kHz met HiDynplus

114 dB(A)volgens DIN 45412 bij 1kHz

102 dB volgens CCIR, DIN 45405

100 - 20.000Hz + 1 / 3dB

Sennheiser HiDynplus

Stand: ,HIGH: 105 dB spl

Stand: ,LOW": 125 dB spl

< 0.5% bij nominale afw.

1 omhangvoorziening SZU 1032

1 werpantenne A 1032

1 statiefhouser STH 1051

1 handzender SKM 1032-VHF

1 omhangvoorziening SZU 1032

1 statiefhouser STH 1051

EG-Konformitäts-Erklärung / EC Certificate of Conformity / Déclaration de conformité pour la CEE / Certificado di conformità comunitario / Declaración de Conformidad / EG-Conformiteitsverklaring

Sennheiser electronic GmbH & Co.KG

Am Labor 1, D-30900 Wedemark

SKM 1030 / SKM 1032

verklaren, dat deze toestelen overeenkommt met de basiseisen van de EG-Richtlij 89/336/EEG resp. de Richtlij R&TTE 1999/5/EC.

Om de eisen, die in de EG-Richtlijnen vermeld zich, in juiste vorm om te zetten, zijn van volgende normen gebruik gemaakt:

ETS 300 445

ETS 300 422

Wedemark, Okt. 2000

Voor inbedrijfstelling dient u de afzonderlijke landspecifieke voorschriften in acht te nemen!

CETECOM ICT Services GmbH

C Identification number 0682

Actuele informatie met betrekking tot Sennheiser producten vindt u ook op Internet onder "http://www.sennheiser.com".

SENNHEISER

Sennheiser electronic GmbH & Co. KG

Telefon: [phone]

Telefax: 05130/600-300

D-30900 Wedemark

Printed in Germany

Publ. 03/02

51875/A05
